Instrumentos de medida 3:polímetro

Qué es
El polímetro es un instrumento que permite verificar el perfecto funcionamiento de un circuito eléctrico. Mide tensiones alternas y continuas, corrientes, resistencias, etc. Afortunadamente, su producción en masa ha abaratado el precio de este tipo de aparatos, y en la actualidad se pueden adquirir en cualquier gran superficie.

Para qué sirve
El polímetro permite medir principalmente voltios de corriente continua y alterna, valores de resistencias, test de conductividad de pistas y cables y ganancia de transistores.

Tipos
Hay dos tipos de polímetros: los digitales y los analógicos. Los digitales son más precisos porque la medición que se señala en la pantalla es exacta. En cambio, en los analógicos aparecen marcadas mediante un modulador cuya aguja señala el dato.

Componentes y funcionamiento
Un polímetro analógico genérico o estándar suele tener los siguientes componentes:
- Conmutador alterna-continua (AC/DC): permite seleccionar una u otra opción dependiendo de la tensión (continua o alterna).
- Interruptor rotativo: permite seleccionar funciones y escalas. Girando este componente se consigue seleccionar la magnitud (tensión, intensidad, etc.) y el valor de escala.
- Ranuras de inserción de condensadores: es donde se debe insertar el condensador cuya capacidad se va a medir.
- Orificio para la Hfe de los transistores: permite insertar el transistor cuya ganancia se va a medir.
- Entradas: en ellas se conectan las puntas de medida.
Habitualmente, los polímetros analógicos poseen cuatro bornes (aunque también existen de dos), uno que es el común, otro para medir tensiones y resistencias, otro para medir intensidades y otro para medir intensidades no mayores de 20 amperios.



instrumentos de medida 2:el micrómetro

es un instrumento de medición cuyo funcionamiento está basado en el tornillo micrométrico y que sirve para medir las dimensiones de un objeto con alta precisión, del orden de centésimas de milímetros (0,01 mm) y de milésimas de milímetros (0,001mm) (micra).

Para ello cuenta con 2 puntas que se aproximan entre sí mediante un tornillo de rosca fina, el cual tiene grabado en su contorno una escala. La escala puede incluir un nonio. La máxima longitud de medida del micrómetro de exteriores es de 25 mm, por lo que es necesario disponer de un micrómetro para cada campo de medidas que se quieran tomar (0-25 mm), (25-50 mm), (50-75 mm), etc.

Frecuentemente el micrómetro también incluye una manera de limitar la torsión máxima del tornillo, dado que la rosca muy fina hace difícil notar fuerzas capaces de causar deterioro de la precisión del instrumento.

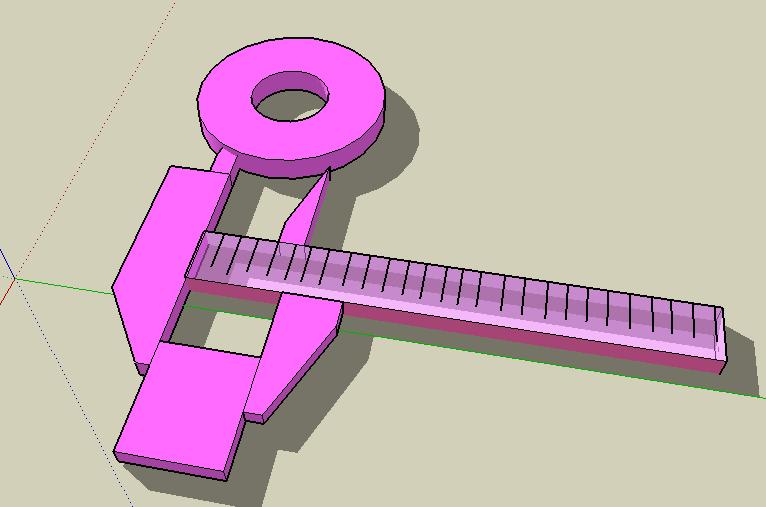

instrumentos de medida 1:el pie de rey

El calibre, también denominado cartabón de corredera o pie de rey, es un instrumento para medir dimensiones de objetos relativamente pequeños, desde centímetros hasta fracciones de milímetros (1/10 de milímetro, 1/20 de milímetro, 1/50 de milímetro).

En la escala de las pulgadas tiene divisiones equivalentes a 1/16 de pulgada y en su nonio de 1/128 de pulgadas.

El inventor de este instrumento fue el matemático francés Pierre Vernier (1580 (?) - 1637 (?)), y la escala secundaria de un calibre destinada a apreciar fracciones de la unidad menor, se la conoce con el nombre de Vernier en honor a su inventor. En castellano se utiliza con frecuencia la voz nonio para definir esa escala.

Consta de una "regla" con una escuadra en un extremo, sobre la cual desliza otra destinada a indicar la medida en una escala. Permite apreciar longitudes de 1/10, 1/20 y 1/50 de milímetro utilizando el nonio.

Mediante piezas especiales en la parte superior y en su extremo permite medir dimensiones internas y profundidades.

Posee dos escalas: la inferior milimétrica y la superior en pulgadas.

Instrumentos de medida 3:Polímetro

domótica

domótica

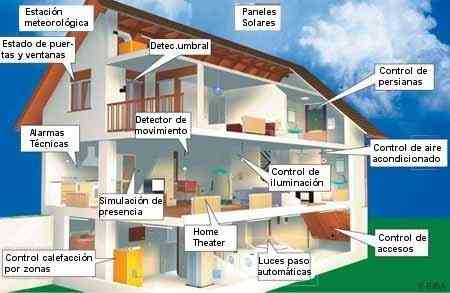

Se entiende por domótica al conjunto de sistemas capaces de automatizar una vivienda, aportando servicios de gestión energética, seguridad, bienestar y comunicación, y que pueden estar integrados por medio de redes interiores y exteriores de comunicación, cableadas o inalámbricas, y cuyo control goza de cierta ubicuidad, desde dentro y fuera del hogar. Se podría definir como la integración de la tecnología en el diseño inteligente de un recinto.

tabla 2

tabla 1

Resistencias fijas

Son componentes electrónicos que tienen la propiedad de oponerse al paso de la corriente eléctrica. La unidad en la que se mide esta característica es el Ohmio y se representa con la letra griega Omega.

Electronica

La electrónica, es la rama de la física y fundamentalmente una especialización de la ingeniería que estudia y emplea sistemas cuyo funcionamiento se basa en la conducción y el control del flujo microscópicos de los electrones u otras partículas cargadas eléctricamente.

Amperimetro

Amperímetro

Un amperímetro es un instrumento que sirve para medir la intensidad de corriente que está circulando por un circuito eléctrico.

Los amperímetros, en esencia, están constituidos por un galvanómetro cuya escala ha sido graduada en amperios.

El aparato descrito corresponde al diseño original, ya que en la actualidad los amperímetros utilizan un conversor analógico/digital para la medida de la caída de tensión sobre un resistor por el que circula la corriente a medir. La lectura del conversor es leída por un microprocesador que realiza los cálculos para presentar en un display numérico el valor de la corriente circulante.

Utilización

Para efectuar la medida de la intensidad de la corriente circulante el amperímetro ha de colocarse en serie, para que sea atravesado por dicha corriente. Esto nos lleva a que el amperímetro debe poseer una resistencia interna lo más pequeña posible, a fin de que no produzca una caída de tensión apreciable. Para ello, en el caso de instrumentos basados en los efectos electromagnéticos de la corriente eléctrica, estarán dotados de bobinas de hilo grueso y con pocas espiras

campos electromagnéticos

Campos Magneticos

Ley de Faraday

La Ley de inducción electromagnética de Faraday (o simplemente Ley de Faraday) se basa en los experimentos que Michael Faraday realizó en 1831 y establece que el voltaje inducido en un circuito cerrado es directamente proporcional a la rapidez con que cambia en el tiempo el flujo magnético que atraviesa una superficie cualquiera con el circuito como borde:

donde es el campo eléctrico, es el elemento infinitesimal del contorno C, es la densidad de campo magnético y S es una superficie arbitraria, cuyo borde es C. Las direcciones del contorno C y de están dadas por la regla de la mano derecha.

La permutación de la integral de superficie y la derivada temporal se puede hacer siempre y cuando la superficie de integración no cambie con el tiempo.

Por medio del teorema de Stokes puede obtenerse una forma diferencial de esta ley:

Ésta es una de las ecuaciones de Maxwell, las cuales conforman las ecuaciones fundamentales del electromagnetismo. La ley de Faraday, junto con las otras leyes del electromagnetismo, fue incorporada en las ecuaciones de Maxwell, unificando así al electromagnetismo.

En el caso de un inductor con N vueltas de alambre, la fórmula anterior se transforma en:

donde e es la fuerza electromotriz inducida y dΦ/dt es la tasa de variación temporal del flujo magnético Φ. La dirección de la fuerza electromotriz (el signo negativo en la fórmula) se debe a la ley de Lenz.

Base de datos paso 9

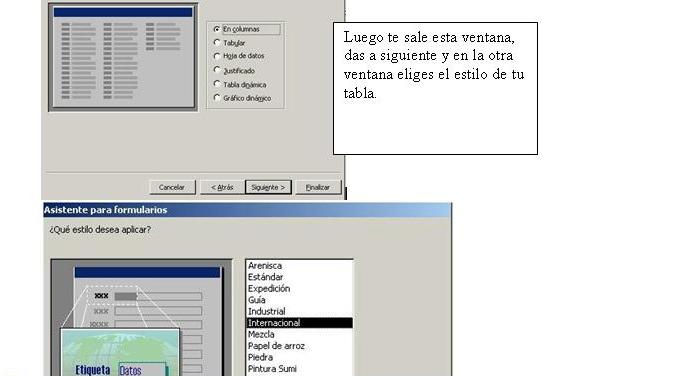

base de datos paso 8

Base de datos paso 7

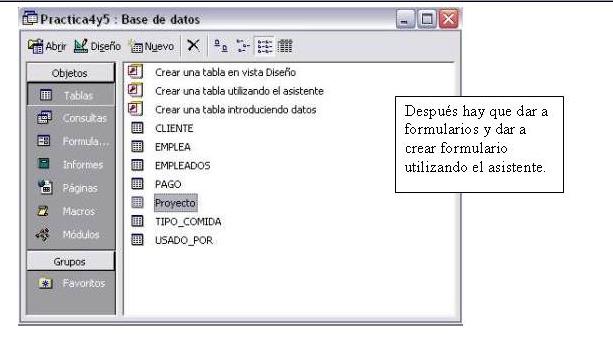

Base de datos paso 6

Base de datos paso 4

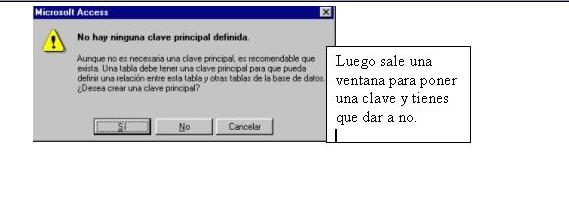

Base de datos paso 5
